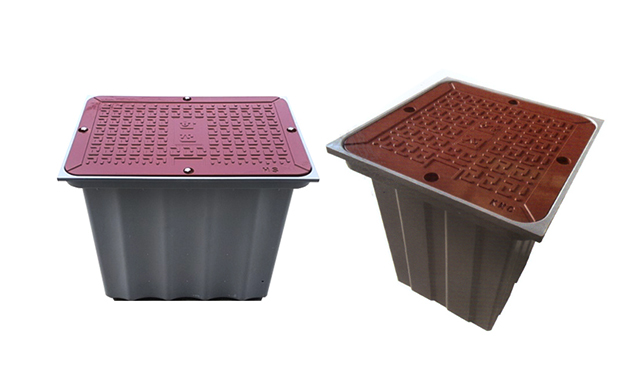

FRP 한전맨홀


 FRP 한전맨홀



FRP 한전맨홀은 한전에서 사용하는 지중배 전선로의 저압 케이블을 지중에서 접속하거나

분기하는 장소에 매설하여 사용합니다. 종류로는 간선용과 인입용 소형 저압 접속함체가 있습니다.

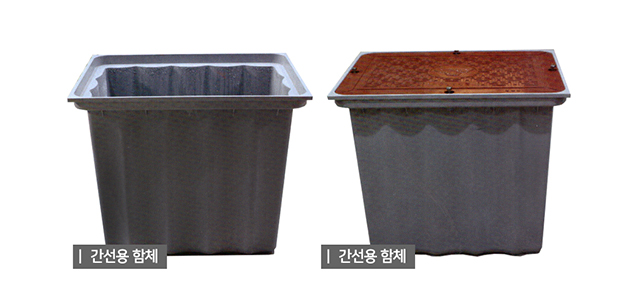

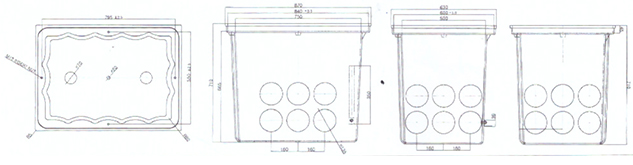

  간선용 지중저압 접속함체+뚜껑



지중 배전선로의 저압케이블을 지중에서 접속하거나 분기하는 장소에

매설하여 사용하는 간선용 소형 접속함체 및 GFR 뚜껑 [한전관련 규격서 : 103427 / JB-L]







- 인가하중(뚜껑) : Over 6,500kgf

- 품목 및 부품내역 : 간선용 접속함체 및 뚜껑





 품목

규격

중량

수량

재질

 접속함체

630x870x710 (외경)

500x750x658 (내경)

 32.7

1

SMC

 접속함 뚜껑

 600x840x40

32.5

1

GFRP

 절연고무

ㅁ형



1

NBR

 체결볼트

 (오각)M12x50



 4set

 S-304/A2

접지동대

L형 / 39x350x2t

L형 / 39x70x2t



1

1

 동대볼트

 M10x25



3set

 S-304/A2

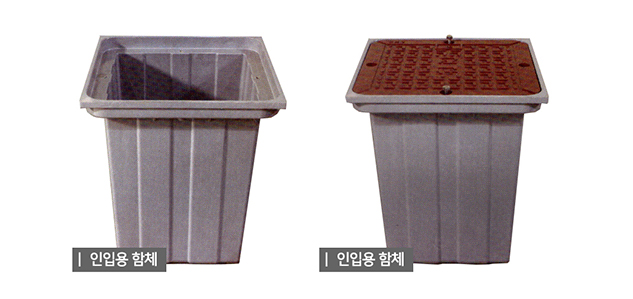

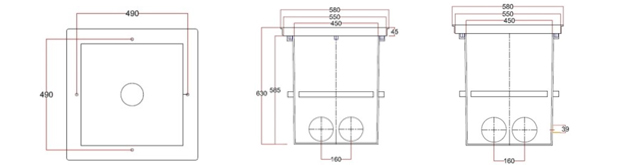

 인입용 지중저압 접속함체+뚜껑



주택 및 상가등에 지중배전선로의 저압 케이블을 접속하거나 분기하는 장소에

매설하여 사용하는 인입용 소형 접속함체 및 GFRP 뚜껑 [한전관련 규격서 : 103428 / JB-S]














- 인가하중(뚜껑) : Over 2,600kgf

- 품목 및 부품내역 : 인입용 접속함체 및 뚜껑





 품목

규격

중량

수량

재질

 접속함체

580x580x630 (외경) 450x450x585 (내경)

19.6

1

SMC

 접속함 뚜껑



17.3

1

GFRP

 절연고무

ㅁ형



1

NBR

 체결볼트

 (오각)M12x50



 4set

 S-304/A2

접지동대

 L형 / 39x350x2t

L형 / 39x70x2t



1

1

 동대볼트

 M10x25



3set

 S-304/A2

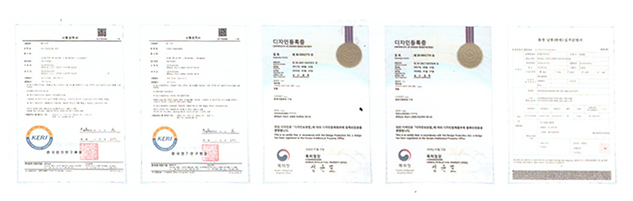

 시험 성적서 및 인증서
